剖面精灵2017正式版(SectionGenius)下载v2.4.2 中文注册版

剖面精灵是一款搭配autocad使用的图像处理工具，可支持各种地质图、工程图的剖面绘制和处理，需要的朋友欢迎来免费下载！

SectionGenius软件介绍

剖面精灵是一款基于AutoCAD运行，能自动/手动地在三维/二维地形图上切取地形剖面，获得剖面线上各点的储多相关信息的软件，如坐标、高程、间距、累距、各段剖面线的方位角和剖面方向等等。

剖面精灵使用教程

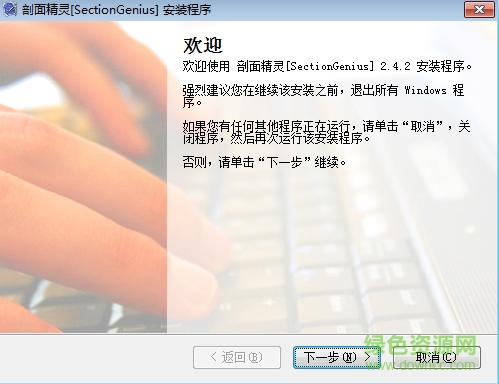

1.在下载并安装SectionGenius程序

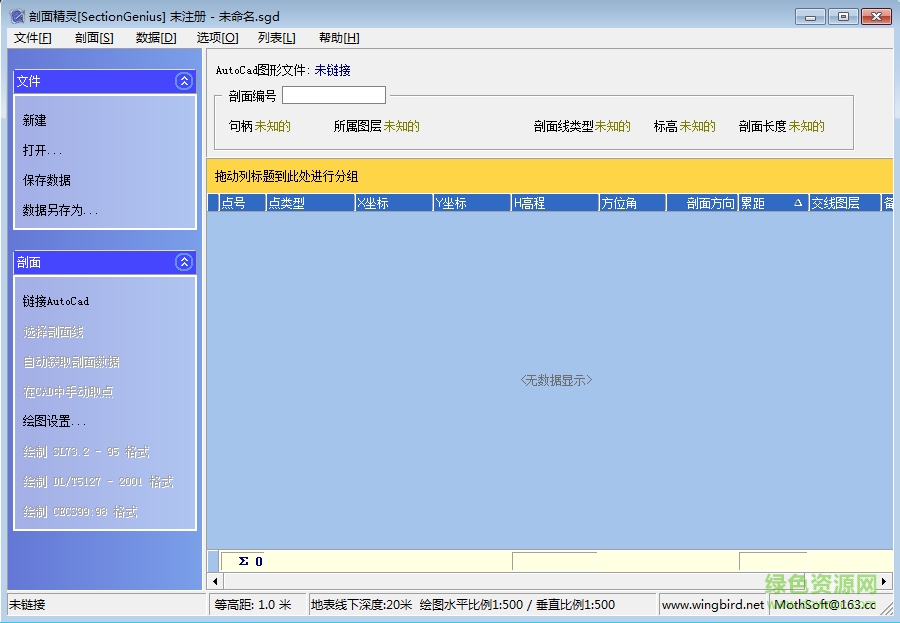

2.启动剖面精灵SectionGenius，点击“工程目录”按钮或工程菜单，选择工程目录。工程目录存放于程序目录的DATA目录下。

3.启动AutoCAD，打开dwg文件。在剖面精灵SectionGenius中点击“链接CAD”，程序出现揭示框

4.选择好比例尺、特殊点图层、勘探线图层及水系道路等图层后，关闭对话框。

5.在剖面精灵SectionGenius中点击“选择剖面图”，程序自动切换到CAD中，选择需要切取的剖面线（Line或Pline线型）。选好剖面线后，以如下CAD图中的粗黄线为例，程序自动获取该剖面线的信息。

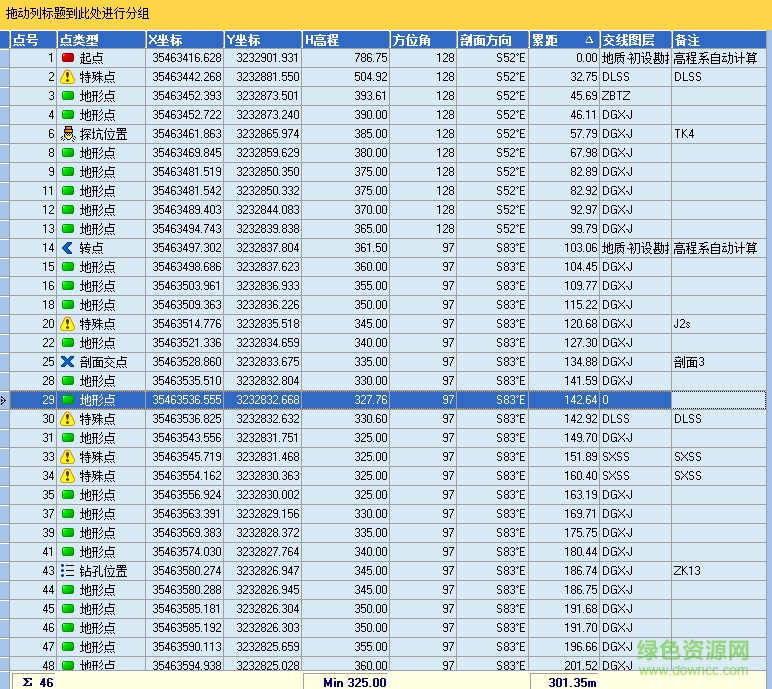

6.在剖面精灵SectionGenius中点击“自动切取剖面”，程序将自动在CAD中切取剖面，并生成剖面线数据列表。

7.在剖面精灵SectionGenius中勾选“剖面预览”，可在程序中预览剖面形状，并对不高程不合理的点进行修改或删除。

8.检查无误后，在数据列表中指定钻孔点、地质点等特殊点，便于在剖面图中标示出来。钻孔和动探点可事先在剖面精灵SectionGenius中生成。

9.检查无误后，在点“绘制剖面图”按钮，设置好绘图格式及比例，程序自动生成剖面图

剖面精灵使用原理

对于获取的数据，程序采用了数据库技术进行存储(本软件内置数据库引擎，不需要额外安装数据库访问组件)，可以方便的进行剖面数据的排序、检索、统计工作。并且程序支持用户自定义各剖面点的类型，并在绘成的剖面图中用单独的图层标示出来(如特殊地物点、地质点、剖面交点等等)。
